Naon Ngajaga Arus Ti Bocor Ngaliwatan Motor Windings Anjeun?

Di jero unggal motor listrik, gulungan tambaga mawa arus. Aranjeunna diuk di jero slot baja. Baja ngalirkeun listrik. Tambaga ngalirkeun listrik. Upami aranjeunna keuna, arus bocor. Motor pondok. Performance turun. Antukna, motor gagal.

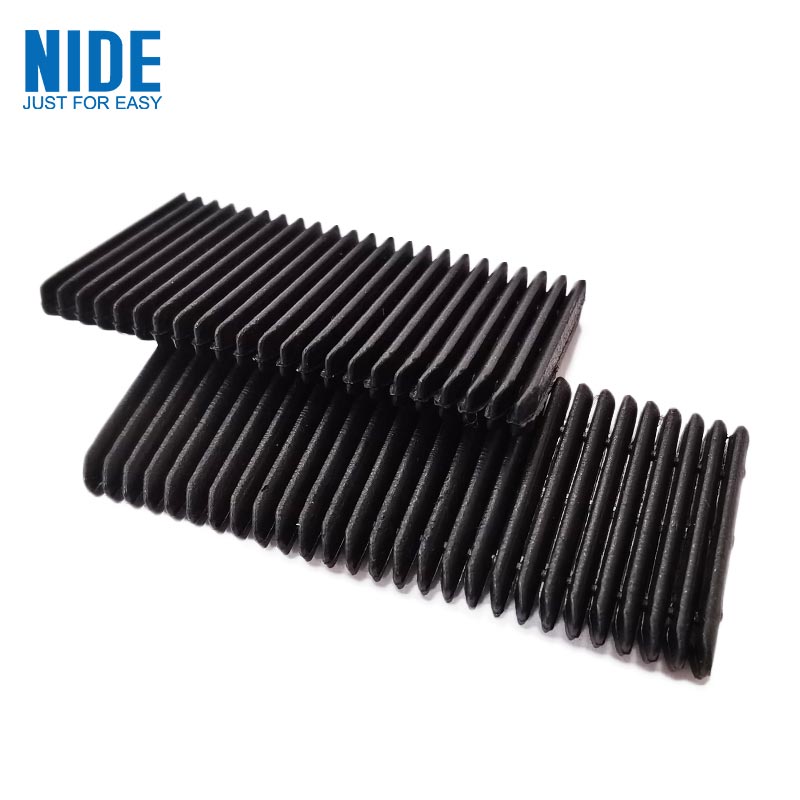

Hiji-hijina hal nangtung antara tambaga jeung baja mangrupa lambaran ipis bahan disebutkertas insulasi listrik.

Teu katingal pisan. A fraksi ti milimeter kandel. Potong kana bentuk anu pas. Slid kana slot saméméh windings lebet. Tapi tanpa eta, motor teu jalan.

Naon Insulasi Paper Sabenerna

Inti stator dijieunna tina laminasi baja tumpuk. Slot anu ditinju kana aranjeunna. Insinyur nyelapkeun sapotong kertas insulasi kana unggal slot, narilep pikeun ngajajar témbok. Lajeng windings lebet. Lajeng slot ngaganjel nutup lawang.

Makalah ngagaduhan tilu padamelan. Kahiji, insulasi listrik - eureun ayeuna ti jumping tina tambaga ka baja. Kadua, panyalindungan mékanis - cushion nu windings ngalawan edges teuas tina laminations baja. Katilu, manajemén termal - sababaraha sasmita mantuan ngalaksanakeun panas jauh ti windings.

Lamun kertas gagal dina salah sahiji ieu, motor gagal.

Kulawarga Material

Henteu sadayana kertas insulasi sami. Motor béda butuh bahan béda. Pilihanna gumantung kana suhu, tegangan, setrés mékanis, sareng biaya.

Tabel di handap ieu nunjukkeun jinis anu paling umum dianggo dina manufaktur motor ayeuna.

DMD nyaeta workhorse nu. Éta nyertakeun kalolobaan motor standar kalayan biaya anu lumayan. NMN nambihan kateguhan mékanis. NHN nambihan résistansi panas. Kertas Aramid nambihan duanana ditambah kakuatan diéléktrik punjul. Film polyimide pikeun spasi ketat.

Ngartos Kelas Suhu

Unggal bahan insulasi mawa rating suhu. Ieu sanés pamasaran. Éta mangrupikeun wates anu diuji.

Milih kelas salah mangrupakeun kasalahan umum. Upami motor dijalankeun dina 140°C kontinyu, Kelas B (130°C) bakal gagal. Kelas F (155 ° C) nyaéta pilihan aman minimum.

Tapi catetan: rating suhu lumaku pikeun operasi kontinyu. Suhu puncak tiasa langkung luhur. Insinyur anu saé nambihan margin. Motor anu ngajalankeun dina 140 ° C kontinyu kudu meunang insulasi Kelas H, teu ngan Kelas F.

Parameter konci: Naon Hartina Lembar Spesifikasina

Irahaevaluating kertas insulasi, sababaraha parameter téknis penting. Di dieu téh naon maranéhna hartosna.

Kandelna.Diukur dina milimeter. rentang has nyaeta 0.15mm mun 0.40mm pikeun liners slot. Kertas kandel nyayogikeun kakuatan diéléktrik anu langkung luhur sareng panyalindungan mékanis anu langkung saé. Kertas thinner ninggalkeun leuwih rohangan pikeun tambaga, ngaronjatkeun dénsitas kakuatan motor. tradeoff nyaeta judgment rékayasa.

kakuatan diéléktrik.Diukur dina kilovolt per milimeter. Ieu ngabejaan Anjeun sabaraha tegangan kertas bisa meungpeuk saméméh ngarecah. Nilai has pikeun DMD nyaéta 5-8 kV pikeun lambaran 0.2mm. Langkung luhur langkung saé, tapi sarat saleresna gumantung kana tegangan motor. Pikeun motor 400V EV, 3-5 kV cekap. Pikeun sistem 800V, 6-8 kV langkung aman.

Kakuatan regangan.Diukur dina Newtons per 15mm rubak. Ieu ngabejaan Anjeun sabaraha kakuatan narik kertas bisa nyandak saméméh tearing. Penting sabab kertas narilep sareng diselapkeun ku mesin. Lemah kertas cimata salila assembly. Downtime kieu.

Elongation dina putus.Persentase manteng saméméh tearing. Kertas anu manjang 10-15% langkung ngahampura nalika dilipat. Keretas rapuh di juru seukeut.

Résistansi cimata tepi.Diukur dina Newtons. Kertas dilipat. Tilep nyieun titik stress. Upami résistansi cimata ujungna rendah, kertas bakal beulah dina garis lipatan nalika diselapkeun.

A supplier alus nyadiakeun angka ieu dina sertipikat bahan. A supplier goréng nyebutkeun "eta meets standar industri" tanpa méré nilai test sabenerna.

Naha EV Motors Béda

Motor kendaraan listrik parantos ngarobih pasar kertas insulasi. Saratna langkung ketat.

Suhu anu langkung luhur.Motor EV ngajalankeun langkung panas tibatan motor industri. Cooling cair mantuan, tapi hotspot masih ngahontal 160-180 ° C. Bahan kelas H (180 ° C) standar. Sababaraha pabrik pindah ka Kelas C (220 ° C) pikeun desain generasi saterusna.

Tegangan luhur.Motor EV mimiti dijalankeun dina 300-400V. Sistem anu langkung énggal dijalankeun dina 800V. Sistem anu bakal datang bakal dijalankeun dina 1200V atanapi langkung luhur. syarat kakuatan diéléktrik geus dua kali. Kertas anu dianggo pikeun 400V panginten henteu aman pikeun 800V.

Paparan minyak.Loba motor EV make minyak pikeun cooling jeung lubrication. Kertas insulasi linggih dina minyak éta. Sababaraha bahan ngabareuhan atanapi nguraikeun dina minyak. Makalah dumasar-polimida ngalaksanakeun saé. Makalah dumasar poliéster tiasa gaduh watesan. Ménta data uji kasaluyuan minyak.

Otomatisasi.garis produksi motor EV ngajalankeun di speed tinggi. Kertas disuap tina gulungan, dipotong, dilipat, sareng diselapkeun sacara otomatis. Konsistensi bahan penting. Variasi ketebalan ± 0.01mm tiasa macet inserter otomatis.

Tilu Masalah Nyata Anu Kajadian dina Jalur Produksi

Sipat bahan téoritis mangrupikeun hiji hal. Naon sabenerna mana salah di lantai pabrik téh sejen.

Masalah hiji: kertas cimata salila tilepan.Mesin ngalipet kertas kana U-bentuk pikeun garis slot. Lamun kertas boga kakuatan cimata low ujung, éta beulah di garis melu. Jalur eureun. Operator mupus macét. Produksi neruskeun. Ieu lumangsung puluhan kali per shift jeung bahan goréng.

Masalah dua: dimensi kertas robah ku kalembaban.Kertas Aramid nyerep Uap tina hawa. Dina kalembaban anu luhur, éta ngembang. Dina kalembaban anu handap, éta ngaleutikan. Mesin dikalibrasi pikeun hiji ukuran. Nalika kertas robah ukuran, bentuk narilep robah. sisipan gagal. Pembekal anu saé ngirimkeun kertas dina bungkusan tahan-lembab. Pabrik-pabrik anu saé nyimpen éta di kamar anu dikontrol iklim.

Masalah tilu: kontaminasi napel.Sababaraha kertas insulasi boga lapisan napel panas-diaktipkeun dina hiji sisi. Saatos diselapkeun, panas beungkeut kertas kana témbok slot. Lamun napel oozes kaluar salila neundeun atawa mindahkeun, éta nempel dina pituduh mesin. Lebu ngumpulkeun. Alignment ngalayang. Solusina nyaéta manufaktur bersih sareng liner pelepasan anu leres.

Kumaha Nangtukeun Insulasi Paper Bener

Ieu conto spésifikasi nyata pikeun drive traction motor EV.

Kirimkeun ieu ka tilu panyadia. Bandingkeun laporan tés aranjeunna nyayogikeun. Tanya ngeunaan variasi - bets ka bets, roll ka gulung. Panyadia anu ngawaler sareng data nyaéta anu dipercaya.

Genep Patarosan Pembeli Tanya

Naha kuring tiasa nganggo kertas insulasi anu sami pikeun sadaya motor kuring?
Teu biasana. Motor anu béda dijalankeun dina suhu sareng tegangan anu béda. Ngabakukeun dina hiji bahan nyederhanakeun inventaris tapi maksakeun anjeun ngagunakeun bahan anu langkung luhur tibatan anu dipikabutuh pikeun sababaraha motor, ningkatkeun biaya. Atanapi anjeun nganggo bahan kelas handap sareng kagagalan résiko. Langkung saé pikeun cocog dua atanapi tilu bahan sareng cocog sareng aplikasi.

Naon bédana antara NMN sareng NHN?
Lapisan tengah. NMN ngagunakeun pilem poliéster. NHN ngagunakeun pilem polimida. Polimida tahan suhu anu langkung luhur. Pikeun motor anu ngajalankeun handap 155 ° C, NMN henteu kunanaon. Pikeun 155-180 ° C, pilih NHN. Beda biaya anu modest.

Naha kertas kandel salawasna hartosna insulasi anu langkung saé?
Teu salawasna. kakuatan diéléktrik naek kalawan ketebalan, tapi fit mékanis jadi harder. kertas kandel nyokot spasi jero slot. spasi nu bisa geus nahan leuwih tambaga. Désainer motor dagang kaluar ketebalan insulasi ngalawan eusian tambaga. Kertas thinner ngamungkinkeun leuwih tambaga, kakuatan luhur, tapi merlukeun kontrol prosés hadé.

Naon umur rak kertas insulasi?
Gumantung kana kaayaan neundeun. Dina bungkusan aslina, dikontrol iklim, kertas aramid tahan taun. Bahan anu didasarkeun poliéster tiasa nguraikeun langkung gancang. Résiko utama nyaéta nyerep Uap sareng sepuh napel. Upami kertas disimpen langkung ti dua taun, uji sampel sateuacan dianggo.

Kumaha kuring terang upami kertas supplier konsisten?
Ménta data Cpk ngeunaan ketebalan. A Cpk 1.33 atanapi saluhureuna hartosna prosésna sanggup. Ogé ménta laporan tés bets-to-angkatan. Upami supplier teu tiasa ngahasilkeun ieu, aranjeunna henteu ngontrol prosésna.

Naha kertas insulasi tiasa didaur ulang?
Paling térmosét atanapi termoplastik kinerja luhur. Daur ulang téh hésé. Sababaraha makalah aramid tiasa diusir, tapi prosésna henteu sayogi. Fokus industri nyaéta pikeun ngirangan runtah dina motong sareng sisipan, sanés dina daur ulang saatos konsumen.

A Catetan dina kasaluyuan jeung slot wedges

Kertas insulasigaris témbok slot. Slot ngaganjel nutup lawang. Éta kudu gawé bareng.

Ngaganjel mencét kana kertas dina bukaan slot. Lamun kertas lemes teuing, ngaganjel bakal ngagali kana eta. Lamun kertas teuing regas, éta bakal rengat dina titik kontak ngaganjel.

Pikeun motor EV, seueur insinyur masangkeun kertas aramid sareng wedges aramid. kulawarga bahan sarua, ékspansi termal sarupa jeung kabiasaan mékanis. Pikeun motor umum, kertas DMD sareng wedges serat kaca mangrupikeun kombinasi anu kabuktian.

Lamun mesen ti supplier a, tangtukeun duanana item babarengan. supplier nu lajeng bisa cocog sistem bahan.
